一、 概述

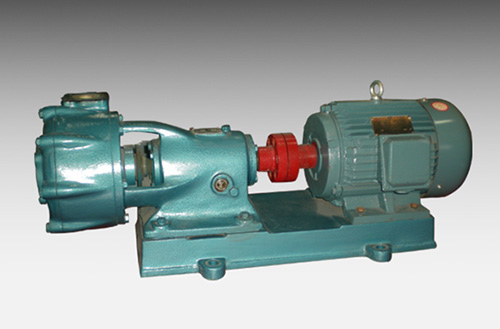

SHTB-Ⅲ和SHTB-ZK型系列耐腐蝕陶瓷泵，屬單級單吸懸臂式離心泵，泵體和泵蓋采用耐腐、耐磨性優良的耐酸陶瓷制造，外用鑄鐵鎧裝。使用范圍十分廣泛。葉輪材料為工程陶瓷，如用戶需要，也可配制工程塑料、特種合金等材質。該泵具有耐腐蝕性好、結構緊湊、軸封嚴密、不污染介質，安裝維修方便，使用可靠等特點。
二、 用途
輸送除氫氟酸和熱濃堿液以外的腐蝕性、磨蝕性介質。廣泛應用于石油、化工、農藥、染料、有色冶煉、非礦加工、環境工程、硫酸、磷肥、氯堿、檸檬酸、水處理、化纖、電鍍、鋼鐵等行業。
三、 型號說明
四、 結構說明

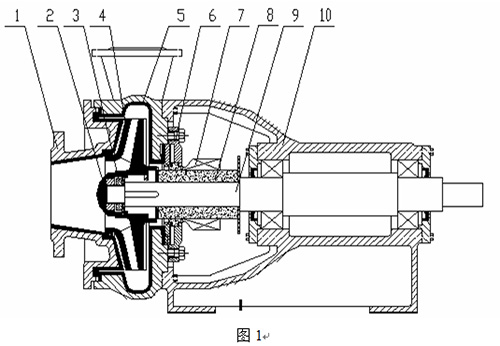

（1）SHTB-Ⅲ型耐腐蝕泵為非自吸臥式泵，主要零部件（見圖1）。泵軸封采用非標機械密封。
1. 泵蓋 2.軸螺母 3.葉輪螺母 4.葉輪 5.泵體 6.靜環壓蓋 7.機械密封 8.軸套9. 主軸10.軸承座

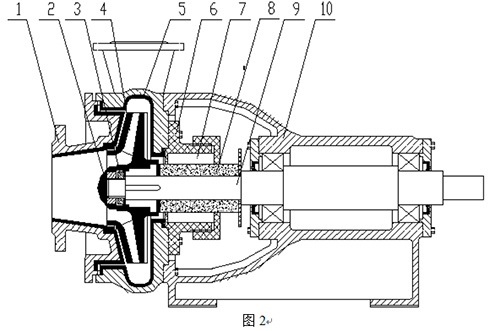

（2）SHTB-ZK型耐腐蝕泵為非自吸臥式泵，主要零部件（見圖2）。SHTB-ZK15.0/25-D、SHTB-ZK15.0/25、SHTB-ZK15.0/40M型泵軸封結構為付葉輪動力密封(見圖3)。
1.泵蓋 2.軸螺母 3.葉輪螺母 4.葉輪 5.泵體 6.冷卻罩 7.油封 8.軸套 9. 主軸 10.軸承座
1.泵蓋 2.軸螺母 3.葉輪螺母 4.葉輪 5.泵體 6.付葉輪 7.填料箱 8.油封 9. 軸套 10.擋酸環 11.主軸12.軸承座

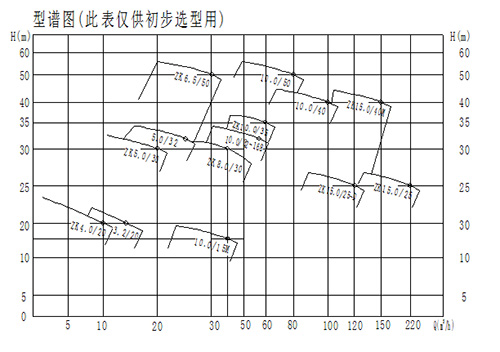

五、 性能曲線

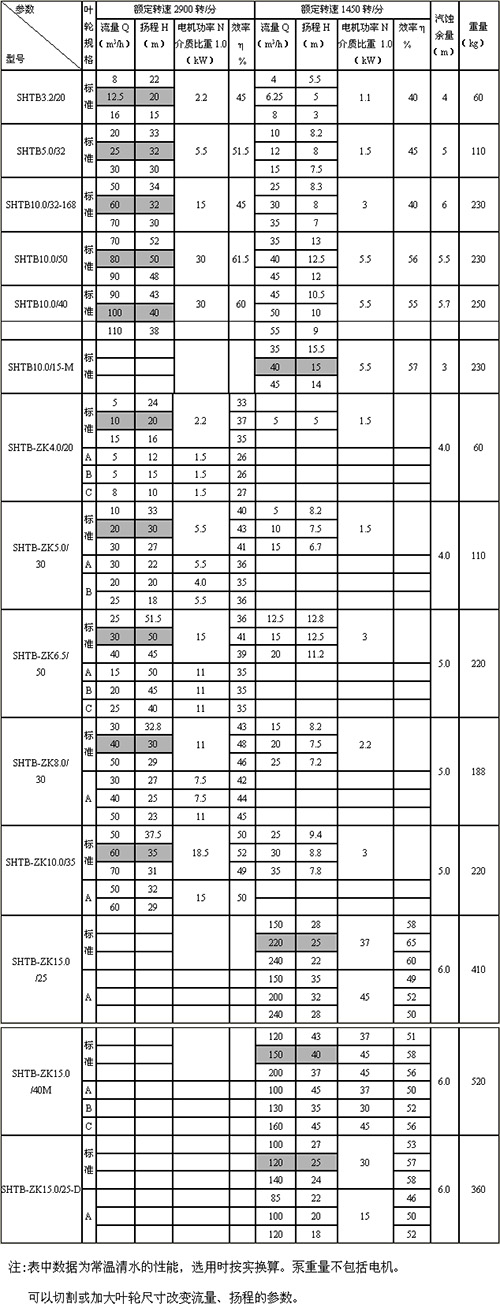

六、 性能參數
